شیکر الک آزمایشگاهی یا شیکر الک لرزشی دستگاهی مخصوص آزمایشگاه عمران مثل خاک و بتن، سیمان و قیر و آسفالت جهت جداسازی دانه های خاک و سنگدانه و همچنین انجام آزمایش دانه بندی خاک است. استفاده از شیکر های الک برای جداسازی ذرات در مقایسه با روش الک کردن دستی بسیار دقیق تر و آسان تر است و قوام و دقت جداسازی قابل تکرار از مزایای آن است. از این رو در زمان صرفه جویی شده و سرعت انجام آزمایش و اعلام نتیجه و گزارش بیشتر می شود. با استفاده از دستگاه شیکر الک تایم دار غربالی نتایج همه آزمون ها با یک شرایط و سرعت و زمان الک کردن انجام می شود و این موضوع در دقت آزمایش تاثیر گذار است. شیکر های الک آزمایشگاهی معمولا در انواع مختلفی مثل شیکر الک آزمایشگاهی غربالی و شیکر الک آزمایشگاهی مغناطیسی در آزمایشگاه های عمران مثل خاک و بتن مورد استفاده قرار می گیرد.
کاربرد های شیکر الک: از جمله کاربرد های شیکر میتوان به قابلیت استفاده در آزمایشگاه های خاک و ژئوتکنیک و آزمایشگاه های کشاورزی یا حتی کارخانه جات تولید ماکارونی و آرد و … نام برد. نیاز های آزمایشگاه: معمولا آزمایشگاه ها به دستگاهی نیاز دارند که دارای استحکام بالا با قابلیت استفاده با برق شهری و همچنین دستگاه دارای تایمر خاموش کننده شیکر الک به صورت اتوماتیک باشد.
نکات مهم در انتخاب شیکر الک آزمایشگاهی: مهم ترین نکته در انتخاب شیکر الک قابلیت نگهدارنده الک ها و کفی دوحالته با قابلیت نصب الک های ۸ و ۱۲ اینچ و همچنین قابل استفاده بودن با برق شهری است.
انواع شیکر الک آزمایشگاهی:
- شیکر الک آزمایشگاهی تایم دار غربالی
- شیکر الک مغناطیسی
- شیکر الک AIRJET
- شیکر الک افقی
- شیکر الک ضربه ای
- شیکر الک مکانیکی برقی
- شیکر الک صوتی
شیکر الک آزمایشگاهی تایم دار غربالی:
این نوع شیکر الک تایم دار غربالی با حرکت متناوب رفت و برگشتی کار غربال و الک کردن دانه های خاک و سنگدانه را بخوبی انجام میدهد و جداسازی میکند. همچنین قیمت مناسب این دستگاه به همراه عملکرد فوق‌العاده یکی از بهترین نوع دستگاه شیکر الک در بین تمامی شیکر الک ها است. این شیکر تایم دار غربالی به طور اتوماتیک به وسیله تایمری که روی دستگاه نصب شده است، عملیات جداسازی و توزیع ذرات را تا زمان مشخص به طور خودکار و دقیق انجام می دهد.
شیکر الک مغناطیسی:
در شیکر الک مغناطیسی عامل لرزاننده الک ها میدان مغناطیسی است. در این مدل از شیکر ها با قطع و وصل شدن جریان برق در داخل مگنت شیکر، صفحه یا کفی شیکرالک دارای ارزش میشود که سرعت شیکر نیز در این مدل قابل تنظیم است.
شیکر الک AIRJET:
شیکر الک airjet یا ایرجت دستگاهی جهت دانه بندی و الک کردن مصالح با وزن حداکثر ۲۰ گرم و الک های کمتر از مش ۱۰۰ است. در این دستگاه با ایجاد شدن جریان هوا توسط پمپ هوا دستگاه روی الک و مکش و خروجی هوا در زیر الک ها استفاده میشود. این مدل شیکر ها با قیمت های بسیار بالا (۹۵میلیون تومان) به فروش می رسند که قیمت و محدودیت وزنی جهت الک کردن ای دستگاه به نقطه ضعفی برای آن تبدیل شده است که ارزش خرید خود را از دست داده است.
شیکر الک افقی:
در شیکر الک های افقی همانطور که از نامش پیداست کفی شیکر با حرکات افقی و بصورت یک دایره افقی و چرخشی کار غربال کردن مصالح را انجام می دهد. معمولا در این شیکر های افقی احتمال گیر کردن دانه های خاک و مصالح در مش های الک آزمایشگاهی کمتر است و این شیکر برای غربال و جداسازی ذرات با اندازه ۴۴ تا ۶۵ میلیمتر کاربرد دارد.
شیکر الک ضربه ای:
در این مدل از شیکر های الک غربال و جداسازی ذرات خاک و سنگدانه های مورد آزمایش با حرکت ضربه ای انجام میشود.
شیکر الک مکانیکی برقی:
در این مدل شیکر الک ها، مصالح با استفاده از حرکات مکانیکی دستگاه جداسازی می شوند. در بعضی مدل ها حرکات افقی و در بعضی مدل ها حرکات عمودی و ضربه ای نیز به کمک جداسازی ذرات می آیند.
شیکر الک صوتی:
با شیکر الک صوتی جداسازی و الک کردن خاک و مصالح توسط یه گوی بزرگ در شیکر در معرض نوسانات امواج صوتی که با بسامد چندین هزار هرتز قرار می گیرند، انجام میشود. این مدل شیکر های صوتی برای الک کردن ذرات بسیار ریز در حدود ۶ میکرومتر که نیاز به دقت زیادی جهت آزمایش مورد نظر دارند مورد استفاده قرار میگیرند.
بررسی سریع شیکر الک آزمایشگاهی:

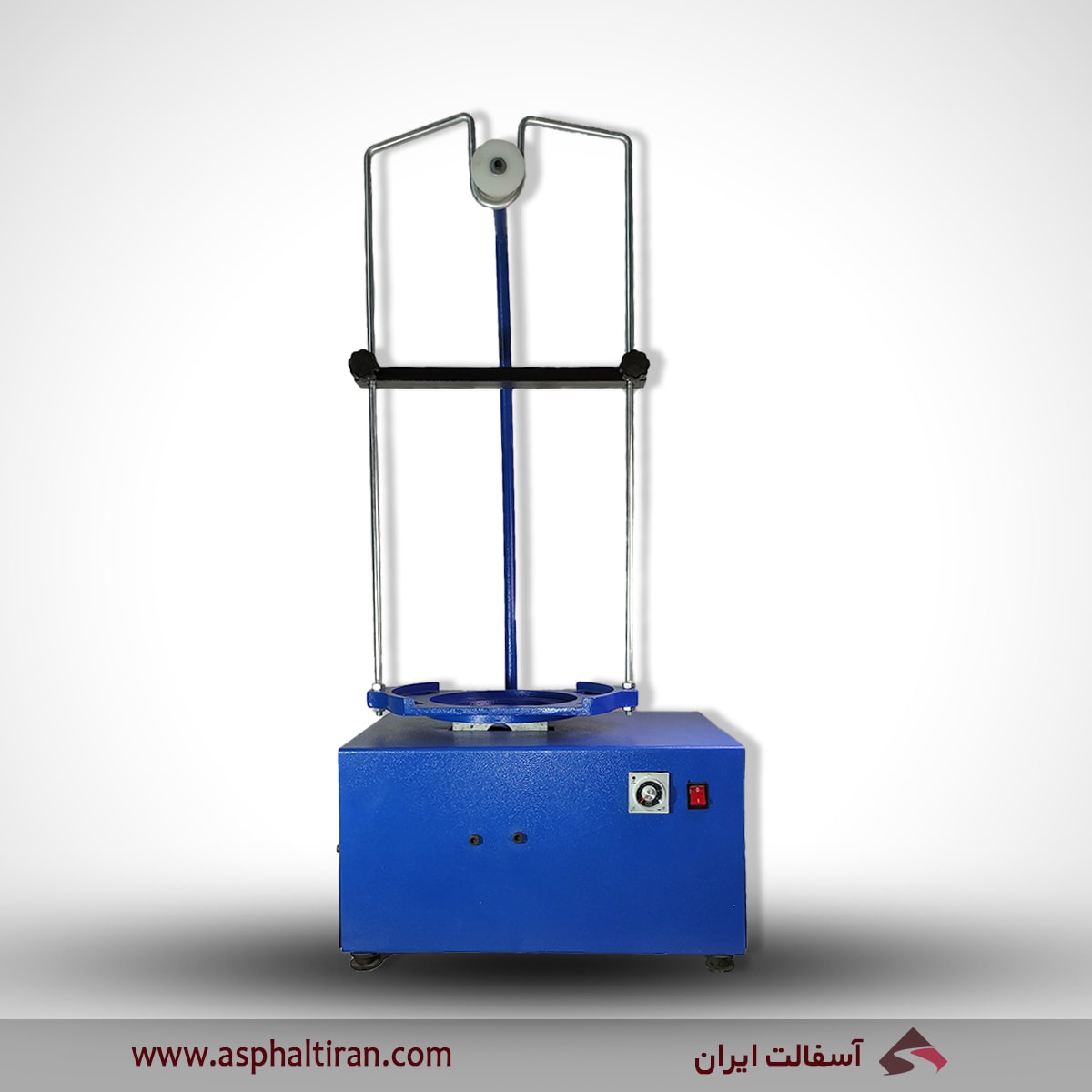

شیکر الک آزمایشگاهی تایم دار غربالی با بدنه ای از جنس آهن مقاوم خم کاری شده با پوشش رنگ التراسونیک مقاوم در برابر ضربه و حرارت و آب برای استفاده در آزمایشگاه های عمران مناسب است. شیکر الک لرزشی دارای کلید جهت خاموش و روشن کردن دستگاه است، این دکمه بر روی صفحه رو به رویی دستگاه جهت دسترسی آسان نصب شده است. این شیکر دارای یک تایمر آنالوگ قابل تنظیم در بازه های زمانی متفاوت از ۱ ثانیه تا ۵ ساعت جهت غربال کردن مداوم بدون هیچ مشکل و محدودیتی است.
تایمر این دستگاه قادر است دستگاه را در زمان مشخص شده به صورت خودکار خاموش نماید.
تایمر این دستگاه متصل به موتور برقی جهت عمل کردن است که این امر دقت دستگاه را افزایش می دهد. شیکر الک لرزشی دارای یک موتور توانمند جهت غربال کردن 9 عدد الک آزمایشگاهی 8 اینچ است.
موتور این دستگاه باید دارای قدرت مناسب برای استفاده در آزمایشگاه باشد. موتور برقی که روی این دستگاه نصب شده است دارای قدرت 100 وات و قدرت مناسب جهت الک کردن خاک و سنگدانه ها تا زمان های طولانی و بدون هیچ محدودیتی می باشد. این موتور دارای قدرتی برای الک کردن حدود 7 تا 9 کیلوگرم خاک با دقت بالا می‌باشد. البته میتوان این حجم خاک را افزایش داد ولی باید با مراقبت این خاک اضافه شود.
این شیکر بخاطر موتور با کیفیت قابلیت استفاده از برق شهری را داراست تا شما مهندسین بتوانید در آزمایشگاه های خود بدون هیچ مشکلی تا سال ها از این دستگاه استفاده کنید.
نوع شیک کردن این دستگاه در دسته بندی شیکر الک های غربالی قرار میگیرد که با حرکت لرزشی متناوب چپ و راست کار الک کردن را انجام میدهد که این موضوع باعث میشود دانه های خاک و سنگدانه در میان مش های الک آزمایشگاهی گیر نکند و به راحتی تفکیک شود.
این شیکر قابلیت نصب انواع الک آزمایشگاهی با تعداد متفاوت را دارد. این شیکر قابلیت نصب 9 عدد الک با ابعاد استاندارد که در آسفالت ایران میتوان ببینید را دارد. همچنین این شیکر قابلیت نصب الک های دیگری با قطر 41 میلیمتر و به تعداد 15 عدد را دارد. اگر بخواهیم به یکی از نکات مثبت این دستگاه که به ارزش خرید آن اضافه میکنند اشاره کنیم میتوانیم به قابلیت نصب الک های آزمایشگاهی با فریم ۸ و ۱۲ اینچ اشاره کنیم که در مقابل دیگر مدل ها این اتفاق خوب در طراحی دستگاه به شمار می رود.
این دستگاه دارای کفی آلومینیومی با رنگ کوره ای استاتیک مقاوم و تراش خورده جهت نصب دو مدل الک با ابعاد فریم متفاوت از جمله الک آزمایشگاهی با فریم 8 اینچ و الک آزمایشگاهی با فریم 12 اینچ می باشد. کفی این دستگاه با دو عدد پیچ به محفظه آلومینیومی نگهدارنده صفحه شیکر متصل شده است. در داخل بدنه ی این دستگاه یه موتور 100 وات به همراه میل لنگ و بلبرینگ کار تولید نیرو انتقال قدرت به کفی شیکر جهت حرکت لرزشی را انجام می دهند.
حرکت این دستگاه توسط موتور الکتریکی ایجاد میشود و به میلنگ متصل و انتقال می یابد. به دلیل استفاده از موتور و قطعات فلزی تراشکاری شده با کیفیت دوام این دستگاه نسبت به دیگر دستگاه ها برتری دارد. وزن این دستگاه چیزی حدود ۵۰ کیلوگرم جهت کمتر شدن حرکت بدنه شیکر و جابجایی آن شود که یک نکته مثبت برای این محصول می باشد. با این الک میتوان با نصب درب بر روی الک ها و کفی در زیر الک ها میتوان الک کردن را روی مصالح خیس نیز انجام داد. این دستگاه برای استفاده در آزمایشگاه های عمران و مکانیک خاک است ولی همچنان میتوان از این دستگاه میتوان در دیگر آزمایشگاه ها نیز بهره برد.
بر روی دستگاه یک میله نگهدارنده عمودی جهت اتصال میله نگهداره الک های آزمایشگاهی تعبیه شده است. یک قطعه با قابلیت تنظیم ارتفاع جهت نگهداری و محکم کردن الک ها بر روی شیکر نیز طراحی شده است تا الک ها در جای خود ثابت بمانند و محکم شوند.
مراحل کار با شیکر الک آزمایشگاهی:
برای کار با این شیکر ابتدا الک های مورد نیاز آزمایش مورد نظر را با فریم متناسب آماده می کنیم و سپس الک ها را به ترتیب مش های درشت تر مثل مش ۱ به مش های ریز تر مثل مش ۱۰۰ یا ۲۰۰ قرار میدهیم و روی کفی دو حالته دستگاه قرار میدهیم.
سپس قطعه فلزی محکم کننده الک را که با گل پیچ ها به شیکر متصل شده است بر روی الک ها قرار میدهیم و پیچ ها را سفت میکنیم. سپس تایمر اتوماتیک را تنظیم و سپس دستگاه را روشن میکنیم و صبر میکنیم تا عملیات جداسازی و الک کردن مصالح به پایان برسد. نکته مهم: زیر الک ها حتما کفی و بر روی الک ها درب مناسب قرار دهید تا مصالح در محیط پخش نشوند و به دستگاه نیز آسیبی وارد نکنند.
یکی از مزیت هایی که باعث شده این دستگاه شیکر الک آزمایشگاهی تایم دار غربالی به محبوب ترین دستگاه ها تبدیل شود این است که این دستگاه دارای سیستم کنترل کننده و دارای حرکات عمودی و ضربه علاوه بر حرکات متناوب به سمت چپ و راست است.
قابلیت های شیکر الک آزمایشگاهی تایم دار:
- قابلیت اتصال به برق شهری
- قابلیت استفاده با برق تکفاز.
- دارای تایمر آنالوگ
- حرکت غربالی متناوب چپ و راست و ضربه ای و عمودی.
- رنگ کوره ای التراسونیک مقاوم.
- دارای کفی با قابلیت نصب الک ها با فریم ۸ اینچ و ۱۲ اینچ.
- دارای نگهدارنده الک ها برا.ی جلوگیری از افتادن الک ها
- تسهیل در انجام آزمایش ها.
- قابلیت خاموش شدن خودکار پس از تایم تنظیم شده.
- دارای موتور قدرتمند.
- قابلیت نصب الک استاندارد تا ۹ عدد و الک با قطر فریم ۴۱ میلیمتر تا ۱۵ عدد.
- دوام و استحکام بالا به جهت شاسی محکم.
- سیستم کنترل کننده ضربه و سرعت شیکر الک
نکات استفاده از دستگاه شیکر الک:
از نفوذ آب و ذرات دیگر به داخل دستگاه جلوگیری به عمل آید تا دستگاه همیشه از لحاظ فنی سالم بماند.
تمهیدات ویژه ای توسط ما بر روی شیکر الک قرار داده شده است تا از نوسانات برق جلوگیری شود اما با این حال پیشنهاد میشود با استفاده از محافظ های برق از نوسانات شدید برق جلوگیری شود زیرا این دستگاه دارای موتور برقی قدرتمند است. دستگاه را از مواد شیمیایی و خوراننده مثل اسید ها دور نگهدارید تا آسیبی به دستگاه وارد نشود.
ویژگی های ذراتی که مورد آزمایش قرار می گیرند:
مهم ترین و کاربردی ترین استفاده ای که از این دستگاه میشود جهت آزمایش و عملیات دانه بندی خاک و مصالح در آزمایشگاه های مکانیک خاک و مقاومت مصالح می باشد. آزمایش دانه بندی از اصلی ترین و مهم ترین آزمایش های خاک است.
خاک ها دارای ذراتی هستند که دارای اندازه های مختلفی هستند. پس بنابراین اندازه گیری همه این ذرات کاری غیر ممکن است چون دارای تعداد بسیار زیادی هستند پس برای تعیین اندازه ذرات خاک از الک های آزمایشگاهی و شیکر الک جهت بدست آوردن میزان اندازه ذرات استفاده می شود.
به طوری که این خاک ها از الک های با مش های ۱ اینچ تا مش ۲۰۰ عبور میکنند و این ذرات در نهایت از درشت دانه ها و ریز دانه ها با دقت میکرومتری جداسازی میشوند.
با استفاده از وزنی که روی هر الک باقی مانده است میتوانیم به این نتیجه برسیم که چه میزان از خاک در آن بازه قرار دارد.
آزمایش دانه بندی که توسط الک و شیکر الک برقی انجام میشود از پرکاربرد ترین آزمایش ها جهت بدست آوردن ویژگی های ذرات خاک با توجه به سایز آن در ساخت سد ها، جاده ها، فرودگاه ها و …. می باشد.
سوالات متداول
1. شیکر الک آزمایشگاهی چیست و چه کاربردی دارد؟
شیکر الک آزمایشگاهی دستگاهی است که برای جداسازی و دانه بندی ذرات خاک، سنگدانه و مصالح در آزمایشگاه های عمران، خاک و بتن، سیمان و قیر و آسفالت و … به کار می رود. این دستگاه با ایجاد حرکات لرزشی به الک ها، ذرات را با توجه به اندازه شان از هم جدا می کند.
2. مزایای استفاده از شیکر الک آزمایشگاهی چیست؟
دقت و سرعت بالا: شیکر الک ها در مقایسه با روش های دستی الک کردن، دقت و سرعت بسیار بالاتری دارند.
قوام و دقت جداسازی قابل تکرار: با استفاده از شیکر الک می توان به قوام و دقت جداسازی قابل تکرار دست یافت.
صرفه جویی در زمان: استفاده از شیکر الک در زمان صرفه جویی می کند و سرعت انجام آزمایش و اعلام نتیجه و گزارش را افزایش می دهد.
کاهش خطاهای انسانی: با استفاده از شیکر الک خطاهای انسانی در جداسازی ذرات کاهش می یابد.
3. انواع شیکر الک آزمایشگاهی کدامند؟
شیکر الک های آزمایشگاهی در انواع مختلفی از جمله شیکر الک تایم دار غربالی، شیکر الک مغناطیسی، شیکر الک AIRJET، شیکر الک افقی، شیکر الک ضربه ای، شیکر الک مکانیکی برقی و شیکر الک صوتی تولید می شوند.
4. نکات مهم در انتخاب شیکر الک آزمایشگاهی کدامند؟
قابلیت نگهدارنده الک ها: شیکر الک باید قابلیت نگهدارنده الک ها با ابعاد مختلف را داشته باشد.
کفی دوحالته: شیکر الک باید دارای کفی دوحالته برای نصب الک های 8 و 12 اینچ باشد.
قابلیت استفاده با برق شهری: شیکر الک باید قابلیت استفاده با برق شهری را داشته باشد.
تایمر: شیکر الک باید دارای تایمر برای خاموش شدن خودکار دستگاه باشد.
موتور قدرتمند: شیکر الک باید دارای موتور قدرتمند برای لرزش الک ها باشد.
قیمت مناسب: قیمت شیکر الک باید با توجه به امکانات و کارایی آن مناسب باشد.
